PUNZONATURA
La punzonatura è una tecnica di lavorazione meccanica utilizzata per tagliare o sagomare materiali mediante l'uso di un punzone e una matrice. Nell'industria degli elementi di fissaggio, la punzonatura è essenziale per produrre componenti come viti, bulloni, rondelle e altri elementi di fissaggio. Questo processo offre alta precisione, efficienza e ripetibilità, rendendolo ideale per la produzione di massa.
Principi della Punzonatura
Processo di Punzonatura
Il processo di punzonatura prevede le seguenti fasi:
- Preparazione del Materiale: Il materiale grezzo, solitamente una lamiera, viene posizionato sulla matrice.
- Applicazione del Punzone: Il punzone viene pressato contro il materiale con elevata forza, tagliandolo lungo i contorni della matrice.
- Espulsione del Pezzo: Il pezzo punzonato viene espulso dalla matrice, pronto per ulteriori lavorazioni o assemblaggi.
Attrezzature Utilizzate
- Punzone: Realizzato in acciaio ad alta resistenza, deve mantenere affilatura e precisione per garantire tagli netti.
- Matrice: La struttura che supporta il materiale e determina la forma del pezzo punzonato.
- Pressa: La macchina che fornisce la forza necessaria per il processo di punzonatura.
Parametri Chiave della Punzonatura
Proprietà dei Materiali
| Materiale | Durezza (HV) | Spessore Tipico (mm) | Applicazioni Tipiche |
| Acciaio al Carbonio | 120-180 | 0.5-3.0 | Viti, bulloni, rondelle |
| Acciaio Inossidabile | 200-300 | 0.3-2.5 | Elementi di fissaggio resistenti alla corrosione |
| Alluminio | 30-70 | 0.5-5.0 | Componenti leggeri |
| Ottone | 100-150 | 0.4-4.0 | Componenti decorativi e funzionali |
Parametri di Processo
| Parametro | Valore Tipico |
| Forza di Punzonatura | 10-100 tonnellate |
| Velocità di Punzonatura | 60-300 colpi/minuto |
| Gioco Punzone-Matrice | 5-15% dello spessore del materiale |

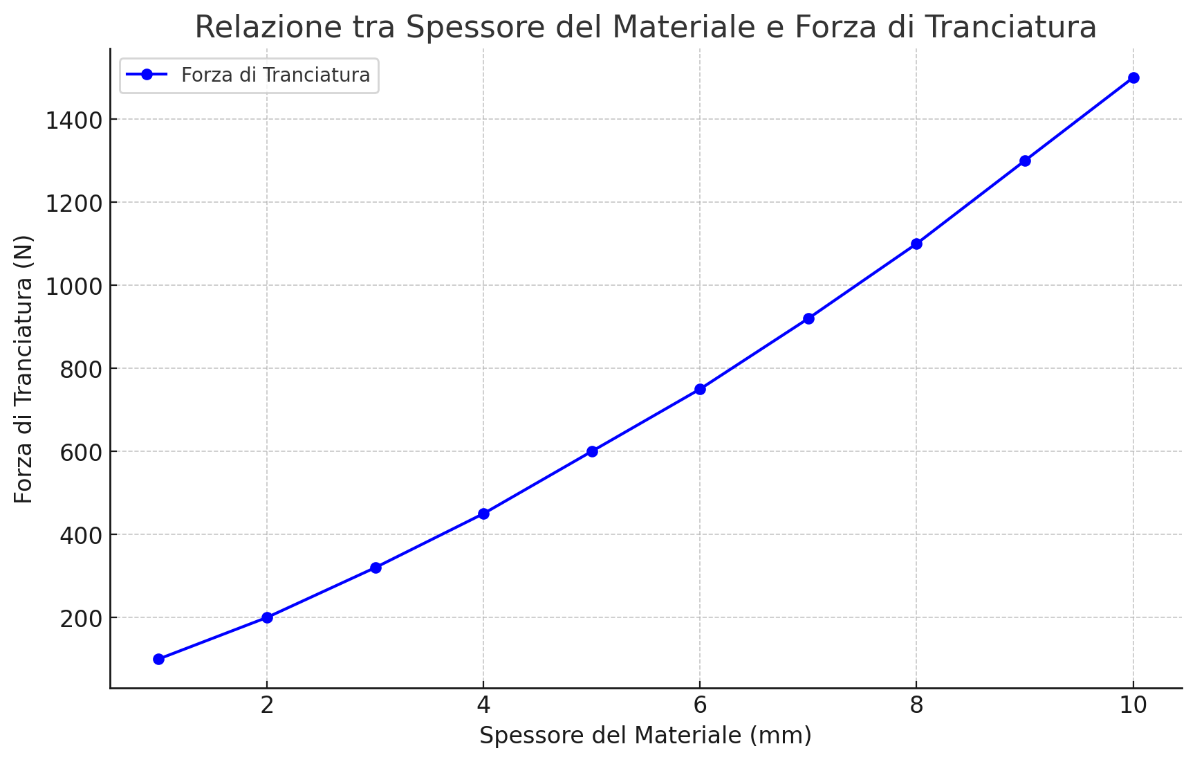

Grafico: Spessore Materiale vs Forza di Punzonatura
Il grafico sopra mostra come la forza di punzonatura vari in funzione dello spessore del materiale per diversi tipi di metalli.
Immagini del Processo di Stampaggio
L'immagine seguente mostra una pressa per stampaggio in azione:
Vantaggi della Punzonatura
- Alta Precisione: Consente la produzione di componenti con tolleranze strette e bordi netti.
- Efficienza: Adatta per la produzione di massa con volumi elevati e cicli di produzione rapidi.
- Versatilità: Può essere utilizzata per una vasta gamma di materiali e spessori.
- Riduzione degli Scarti: L'ottimizzazione del layout delle parti sulla lamiera riduce al minimo gli sprechi di materiale.
Conclusione
La punzonatura rappresenta una tecnologia chiave nell'industria degli elementi di fissaggio, fornendo soluzioni efficienti e precise per la produzione di elementi di fissaggio. Investire in attrezzature di punzonatura di alta qualità e materiali appropriati può migliorare significativamente la produttività e la qualità dei prodotti finiti. Collaborare con fornitori esperti e affidabili garantisce l'approvvigionamento di attrezzature e materiali che soddisfano elevati standard di prestazioni e durabilità.
